一、工艺说明
1、工艺原理
利用臭氧发生器制备臭氧，通过布气装置把臭氧气体均布到烟气管道截面，在管道中设置烟气混合器，使臭氧与含NOX的烟气在烟气管道中充分混合并发生氧化反应。将烟气中的NOX氧化为容易吸收的N02和N205。再利用氨法脱硫洗涤塔，对N02和N205进行吸收反应，生成硝酸氨与亚硝酸氨。最后再与硫酸盐一起富集、浓缩、干燥后，作为氮肥加以利用。
其主要反应式为：
N0+03=N02+02
2N02+03=N205+02
2N02+2NH3+H20=NH4N02+NH4N03
N205+2NH3+H20 =2NH4N03
二、主要设备说明

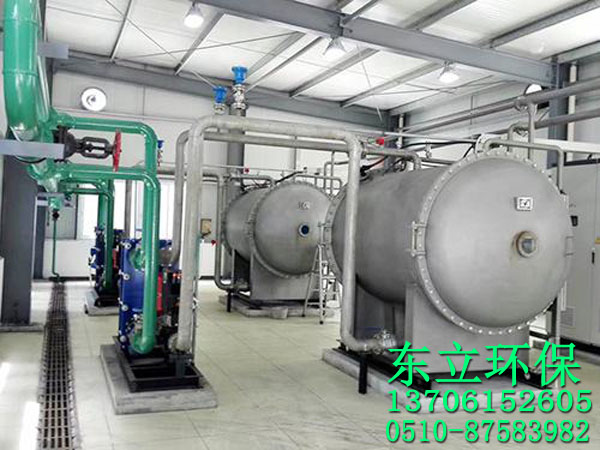

1、臭氧发生器
根据烟气中NOX的含量，计算所需要的臭氧设备，配置气源控制系统，冷却水系统及配套齐全的自动控制(PLC)、检铡仪器等。
1. 1臭氧制备工艺及流程(氧气源工艺）
业主提供的氧气管道气通过设置的一级减压稳压装置处理后，经过氧气过滤器进行过滤，并通过露点仪检测进气露点，通过流量计计量进气量，并与PLC站联动。每套系统的进气 管路上设置安全阀用于泄压保护系统。
在臭氧发生室内的高频高压电场内，部分氧气转换成臭氧，产品气体为臭氧化气体，经温度、压力监铡后、经出气调节阀后由臭氧出气口排出。臭氧发生室出气管路上设有臭氧取气口，并装有电磁阀，每个设备的取气管分别通过各自的发生臭氧浓度仪检测臭氧出气浓度。
臭氧发生器设置1套封闭循环冷却水系统，通过板式换热器换热，为臭氧发生器提供冷却 水。并配置一台冷却循环水泵，冷却循环水泵受PLC自动控制系统监控。冷却水进水管路设置 压力传感器，用于检测并反馈到PLC自动控制系统，冷却水出水有温度变送器、流量开关等，当冷却水温度起过设定值或者流量低于设定值时报警。本系统设计按外循环冷却水入口温度33℃，如水温起过33℃时，系统能连续稳定工作，但产能有所降低，可通过调整运行条件达到要求的臭氧产量。内循环水建议釆用蒸馏水。
臭氧发生器设置检修时剩余臭氧的吹扫系统和冷却水低点排空。臭氧出气管路上设计取样口，并设置臭氧浓度在线检测仪。
臭氧设备放置点设计安装氧气泄漏报警仪(具备现场声光报警)，周围环境中检测到氧气浓度起标检测仪将报警。臭氧设备放置点设置臭氧泄漏报警仪(具备现场声光报警)，用于检测臭氧设备放置点是否有臭氧泄漏，当检测到臭氧浓度起标时报警。
如果确定了是其它气源的臭氧系统，再提供流程。
为了使臭氧与烟气中的NOX充分混合，从臭氧发生器出来的臭氧气体通过环形烟气布气装置，均匀的通入需治理的烟气风管截面中，然后再通过烟气混合器使烟气产生揣流，保证臭氧与烟气中的NOX能够充分接觫而发生反应。由于臭氧与N0X的反应非常快速，基本不会受到S02的影响，因此不需要额外增加设备，只需要在烟气管道中进行即可。布气装置与烟气混合器的总压损不起过300Pa。
3、洗涤装置
釆用碱液洗涤塔对生成的N02进行吸收治理，如果与烟气脱硫同时进行，可以利用湿法脱硫塔，同时进行N0X和S02的吸收治理。建议碱液釆用氨水最终生成产物为NH4N02和 NH4N03。
三、工艺特点
1、反应时间短，速度快。臭氧与NOX反应速度较快，只需要很短的时间，即可将N0X氧化成高价态的N02和N205。因此不需要特别的反应设备，只需要在烟气管道中混合，即可进行。
2、净化效率高。由于N02与N205都是易溶于水的物质，在碱性环境下，只需要很小的喷淋量，即可吸收烟气中的N0X，转化为硝酸盐和亚硝酸盐，因此烟气净化效率高。
3、不产生二次污染。由于臭氧与NOX反应的生成物是02,在烟道中不影响排放。而且还可以提高S02的转化效率。
4、可以直接利用脱硫洗涤塔进行洗涤。由于NOx的含量相对S02来说很小，基本不需要增加脱硫洗涤塔的负荷。
5、自动化程度高。整套设备通过PLC自动控制，不需要专人值守，只要定期巡查即可。
